产品 > 音频功率放大器 > MS6863 |
|||||||||||||||||||||
 |
||||||||||||||||||||||
|
MS6863 二声道2W/立体音300mW功率放大器 低工作电压，独特的降低POP噪讯功能 |
|
规格书
|
||||||||||||||||||||
|
||||||||||||||||||||||

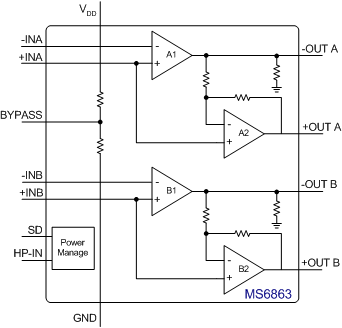

 方块图 |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
||||||||||||||||||||||
|
||||||||||||||||||||||
|

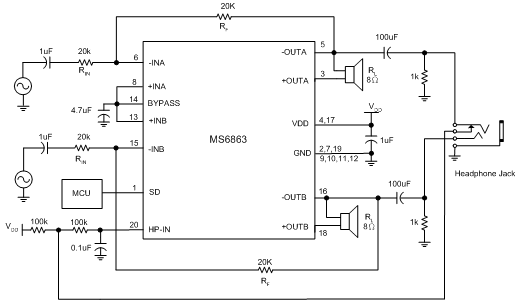

应用电路 |
||||||||||||||||||||||
 |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
特色 |
||||||||||||||||||||||
|
||||||||||||||||||||||
| * 工作电压：2.4V~6.5V * 待机电流：0.4uA(5V) * THD+N = 1% 之输出功率 BTL, RL=3, 2.3W at 5V BTL, RL=4, 2W at 5V, 0.8W at 3.3V, 500mW at 2.7V BTL, RL=8, 1.2W at 5V, 0.5W at 3.3V, 350mW at 2.7V SE, RL=8, 300mW at 5V, 130mW at 3.3V, 85mW at 2.7V SE, RL=32, 90mW at 5V, 40mW at 3.3V, 25mW at 2.7V * 耳机侦测 * 稳定的增益 * 减低POP噪讯之控制（第七脚位） * 封装为TSSOP20（带有散热片） |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
应用 |
||||||||||||||||||||||
|
||||||||||||||||||||||
| * 桌上型计算机声卡 * 可携式音频装置 * PDA * 掌上型游戏机 * 电子字典 * 相容IC：LM4863 |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
说明 |
||||||||||||||||||||||
|
||||||||||||||||||||||
| MS6863是一颗低失真功率放大器，能驱动两个4奥姆喇叭(BTL模式)，功率可达2*2瓦，或一组32奥姆立体声耳机(2*90毫瓦 SE模式)。能利用耳机侦测功能自动切换BTL模式与SE模式。BTL结构不需要在输出端加上外部耦合电容。MS6863的增益取决于外部电阻。MS6863适合于可携式装置的优异特性，包含低工作电压、低功率消耗、待机模式，封装为TSSOP20（带有散热片）。MS6863更有额外的第七脚位控制功能，可以有效的减低Pop噪讯。 | |
|||||||||||||||||||||
|
||||||||||||||||||||||
|
