产品 > 音量控制器内建功率放大器 > MS6864 |
|||||||||||||||||||||
 |
||||||||||||||||||||||
|
MS6864 二声道 2W / 立体音 300mW 功率放大器并具音量控制 工低工作电压, 串行控制接口：I2C |
|
规格书
|
||||||||||||||||||||
|
||||||||||||||||||||||

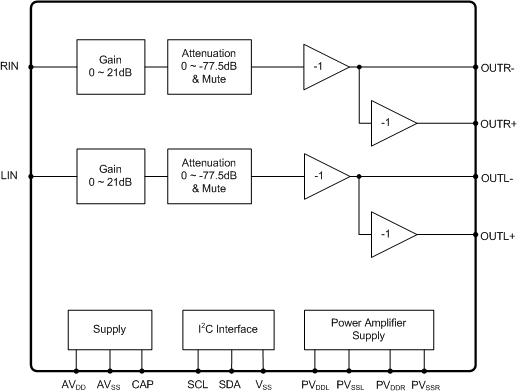

 方块图 |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
||||||||||||||||||||||
|
||||||||||||||||||||||
|

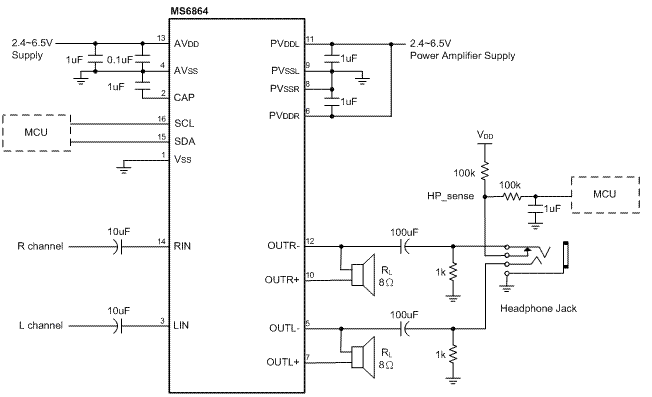

应用电路 |
||||||||||||||||||||||
 |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
特色 |
||||||||||||||||||||||
|
||||||||||||||||||||||
| * 工作电压: 2.4V ~ 6.5V * 音量控制 增益：0dB ~ 21dB，3dB/阶 衰减：0dB ~ -77.5dB，1.25dB/阶 * BTL模式输出功率, THD+N=1% RL=4Ω, 2W at 5V, 0.8W at 3.3V, 360mW at 2.4V RL=8Ω, 1.3W at 5V, 0.53W at 3.3V, 250mW at 2.4V * SE模式输出功率, THD+N=0.1% RL=32Ω, 93mW at 5V, 35mW at 3.3V, 15mW at 2.4V * 串行控制接口：I2C * 优异的电源涟波拒斥比(PSRR) * 减低POP噪讯之控制 * 外部零件少 * 封装：TSSOP16(带散热片) 。 |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
应用 |
||||||||||||||||||||||
|
||||||||||||||||||||||
| * 多媒体系统 * 可携式数字产品 |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
说明 |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
MS6864结合了AB类耳机驱动器与立体声功率放大器，能驱动两个4奥姆喇叭（BTL模式），功率可达2*2瓦，或一组32奥姆立体声耳机(2*93毫瓦
SE模式)。立体声输入具有增益选择（0dB ~ 21dB）与音量衰减（0dB ~
-77.5dB）。MS6864控制接口采I2C总线接口容易设定。MS6864具有适合于可携式装置的优异特性，包含低工作电压、低功率消耗、灵活的电源管理，极少的外部零件。适合应用于可携式数字音频装置。 |
|
|||||||||||||||||||||
|
||||||||||||||||||||||
|
