产品 > 音频整合型IC> MS6821 |
|||||||||||||||||||
 |
||||||||||||||||||||
|
MS6821 四组立体声音源输入，16位立体声音频数字模拟转换器（DAC），两瓦立体声功率放大器，具有音量控制出处理器 低工作电压, 串行控制接口：I2C 优异的电源涟波拒斥比(PSRR) |
|
规格书
|
||||||||||||||||||
|
||||||||||||||||||||

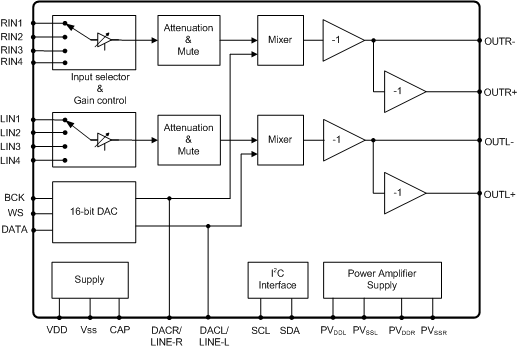

 方块图 |
||||||||||||||||||||
|
||||||||||||||||||||
|
||||||||||||||||||||
|
||||||||||||||||||||

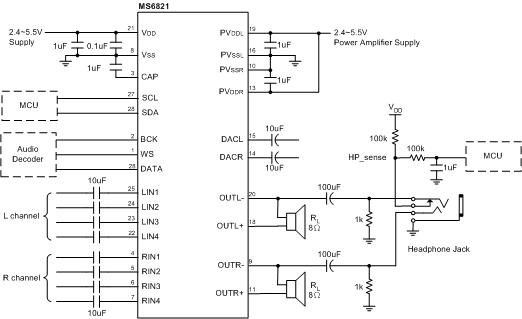

| 应用电路 |
||||||||||||||||||||
 |
||||||||||||||||||||
|
||||||||||||||||||||
| 特色 |
||||||||||||||||||||
|
||||||||||||||||||||
| * 工作电压: 2.4V ~ 6.5V * 输入 四组立体声音源输入 16位立体声音频数字模拟转换器 具讯号混合功能 * 音量控制 增益：0dB ~ 21dB，3dB/阶 衰减：0dB ~ -77.5dB，1.25dB/阶 * BTL模式输出功率, THD+N=1% RL=4Ω, 2W at 5V, 0.8W at 3.3V, 360mW at 2.4V RL=8Ω, 1.3W at 5V, 0.53W at 3.3V, 250mW at 2.4V * SE模式输出功率, THD+N=0.1% RL=32Ω, 93mW at 5V, 35mW at 3.3V, 15mW at 2.4V * 串行控制接口：I2C * 优异的电源涟波拒斥比(PSRR) * 灵活的电源管理 * 减低POP噪讯之控制 * 外部零件少 * 封装种类：TSSOP28(具散热片) |
||||||||||||||||||||
|
||||||||||||||||||||
| 应用 |
||||||||||||||||||||
|
||||||||||||||||||||
| * 多媒体系统 * 可携式数字产品 |
||||||||||||||||||||
|
||||||||||||||||||||
| 说明 |
||||||||||||||||||||
|
||||||||||||||||||||
| MS6821结合了16位电压输出数字模拟转换器（DAC）、AB类耳机驱动器与立体声功率放大器，能驱动一组立体声4奥姆喇叭（BTL模式），功率可达2瓦，或一组32奥姆立体声耳机(2*90毫瓦
SE模式)。支持的数字输入格式有Right justified、Left justified、I2S。四组立体声输入具有增益选择（0dB ~ 21dB）与音量衰减（0dB
~ -77.5dB）。MS6821控制接口采I2C总线接口，容易设定。DAC部份具有精确稳定的电流量，结合极好的对称译码方式，保证重现出高质量的音频讯号。
MS6821具有适合于可携式装置的优异特性，包含低工作电压、低功率消耗、灵活的电源管理，极少的外部零件，小型封装TSSOP28（带有散热片）。适合应用于可携式数字音频装置。 |
|
|||||||||||||||||||
|
||||||||||||||||||||
|
