Products > Audio Processor > MS6715 |
||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
|
MS6715 1 Stereo Input / 1 Stereo Output Audio Processor 1 Stereo Inputs and 1 Stereo Output Volume, Tone, Balance, Loudness |
|
Datasheet
 |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||||

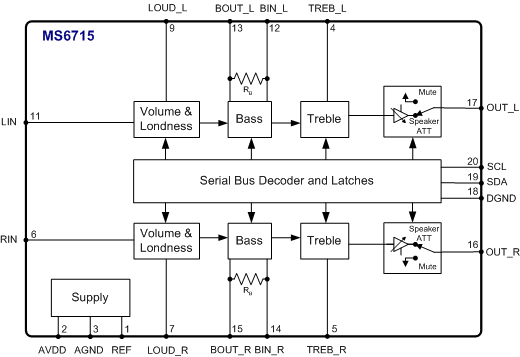

 Block
Diagram |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|

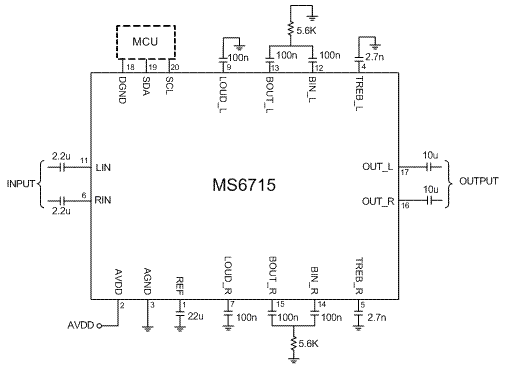

Application
Circuit |
|||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
Features |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| ‧Operation range : 2.7V~6.5V ‧2 independent speaker controls for balance ‧Tone controls (treble and bass) and loudness function ‧Independent mute function ‧Volume control in 1.25 dB/step ‧I2C interface ‧Components less and good PSRR ‧Housed in SSOP20 packages |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
Application |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| ‧Portable audio device ‧Hi-Fi audio system |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
Description |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| The MS6715 is a 1 stereo inputs/2-channel outputs digital control audio processor for the low voltage operation. Volume, tone (bass and treble), and balance (left/right) processor are incorporated into a single chip. The MS6715 also has the loudness function. These functions can be built a Hi-Fi audio system easily. All functions are programmable via the serial I2C bus. The default states of the chip as the power is on are: the volume is -78.75dB, the stereo 4 is selected, all the speakers are mute and the gains of the bass and the treble are 0dB. | |
||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
