> Audio Processor(Low Cost) > MS6715L |
|||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
|
MS6715L 1 Stereo Input / 1 Stereo Output Audio Processor 1 Stereo Inputs and 1 Stereo Output Volume, Tone, Balance, Loudness |
|
Datasheet
 SSOP20
 |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||||

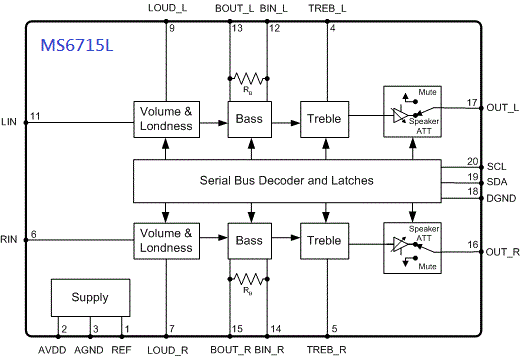

 Block
Diagram |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||

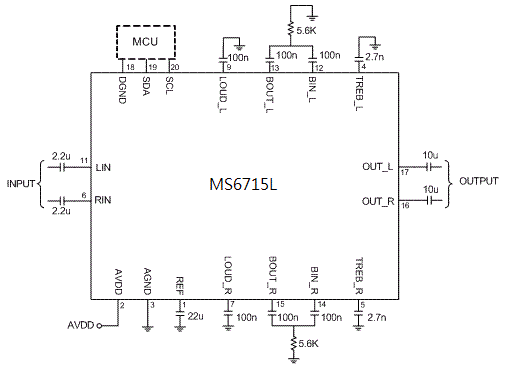

| Application
Circuit |
|||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| Features |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| ¡EOperation range : 2.7V~6.5V ¡E2 independent speaker controls for balance ¡ETone controls (treble and bass) and loudness function ¡EIndependent mute function ¡EVolume control in 1.25 dB/step ¡EI2C interface ¡EComponents less and good PSRR ¡EHoused in SSOP20 packages |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| Application |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| ¡EPortable audio device ¡EHi-Fi audio system ¡ECross-reference: MS6715 |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| Description |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| The MS6715L is a 1 stereo inputs/2-channel outputs digital control audio processor for the low voltage operation. Volume, tone (bass and treble), and balance (left/right) processor are incorporated into a single chip. The MS6715L also has the loudness function. These functions can be built a Hi-Fi audio system easily. All functions are programmable via the serial I2C bus. The default states of the chip as the power is on are: the volume is -78.75dB, the stereo 4 is selected, all the speakers are mute and the gains of the bass and the treble are 0dB. | |
||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
