Products > Audio Volume Controller > MS6257 |
|||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
MS6257
Gain And Attenuation Volume Controller IC One Sets of Stereo Input, Low voltage Gain and Attenuation 15~-79dB |
 |
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||||

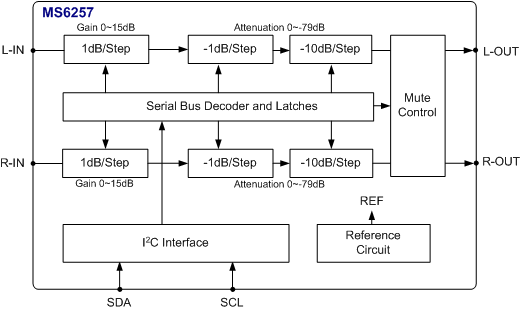

 Block
Diagram |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||

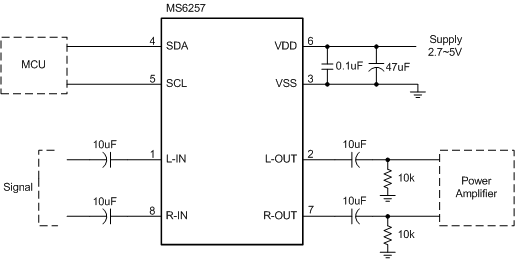

| Application
Circuit |
||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
Features |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| ‧Operation range : 2.7V~6.5V ‧Low power consumption ‧Gain/Attenuation: 15dB to –79dB at 1dB/step ‧I2C interface ‧Housed in SOP8 |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
Application |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| ‧Multimedia system ‧Hi-Fi audio system |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
Description |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| The MS6257 is the stereo audio volume controller IC. It uses CMOS technology specially for the low voltage application with low noise, rail-to-rail output. The MS6257 provide an I2C control interface with gain / attenuation range of 15dB to –79dB, 1dB/step. The initial condition is set to be maximum attenuation –79dB and mute on mode when the power is up. | |
|||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
