Products > Audio Volume Controller > MS6258 |
|||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
|
MS6258 Gain And Attenuation Volume Controller IC 4 Sets of Stereo Input, Low voltage Gain and Attenuation 15~-79dB |
|
Datasheet
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||||

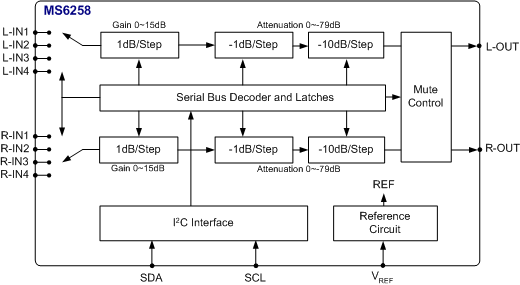

 Block
Diagram |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|

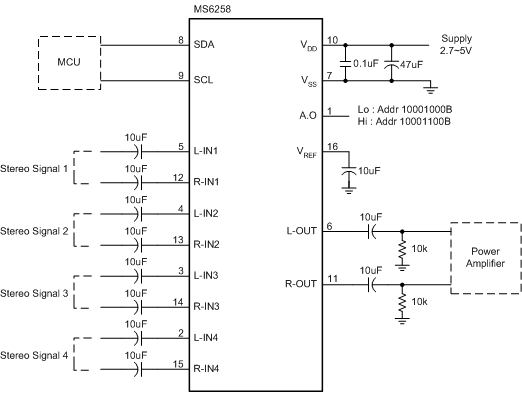

Application
Circuit |
||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
Features |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| ‧Operation range : 2.7V~6.5V ‧Low power consumption ‧Gain/Attenuation: 15dB to –79dB at 1dB/step ‧Good PSRR and low pop noise ‧I2C interface ‧Housed in SSOP16 |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
Application |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| ‧Multimedia system ‧Hi-Fi audio system ‧LCD Monitor |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
Description |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| The MS6258 is a stereo audio volume controller IC with 4 sets of stereo input. It uses CMOS technology specially for the low voltage application with low noise, rail-to-rail output. The MS6258 provide an I2C control interface with gain / attenuation range of 15dB to -79dB, 1dB/step. The initial condition is set to be maximum attenuation –79dB and mute on mode when the power on. | |
|||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
