MS6274
Volume Controller With Soft-Step IC Stereo Audio Volume Controller With Soft Steps, 4 Stereo(1 quasi-differential) Inputs, Low voltage, Gain/Loss |
|
Datasheet
|
||||||||||||||||||||||
|
||||||||||||||||||||||||

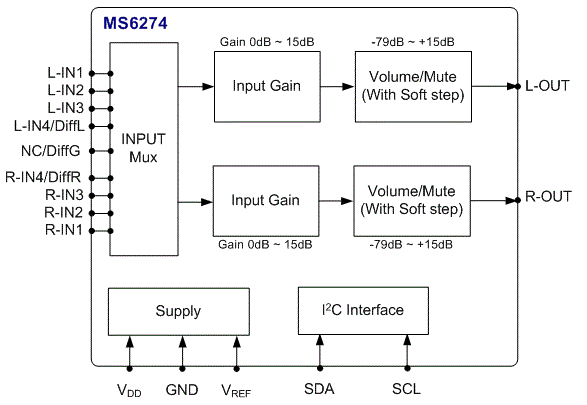

 Block
Diagram |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|

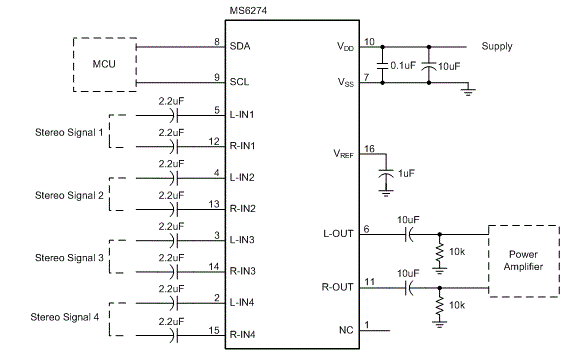

Application
Circuit |
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
Features |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
| ¡E Operation range: 2.5V~6.5V. ¡E One quasi-differential input. ¡E Soft step volume : -79dB ~ +15dB. ¡E Input Gain: 0dB ~ +15dB. ¡E Low power consumption. ¡E Good PSRR and low pop noise. ¡E I2C interface. ¡E Housed in 16 pin SSOP packages. |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
Application |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
| ¡E Multimedia system. ¡E Hi-Fi audio system. ¡E Bluetooth. ¡E DAB |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
Description |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
| The MS6274 is a stereo audio volume controller
IC with 4 sets of stereo inputs(1 quasi-differential Input). It has Input
gain(0 ~+15dB), Soft step volume control(-79dB ~ +15dB) with programmable
blend times. It uses CMOS technology specially for the low voltage application with low noise, rail-to-rail output. |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
