MS6266 6-Channel Electronic Volume Controller Gain and Attenuation 16~-79dB Low Voltage, High Channel Separation |
|
Datasheet
|
|||||||||||||||||
|
|||||||||||||||||||

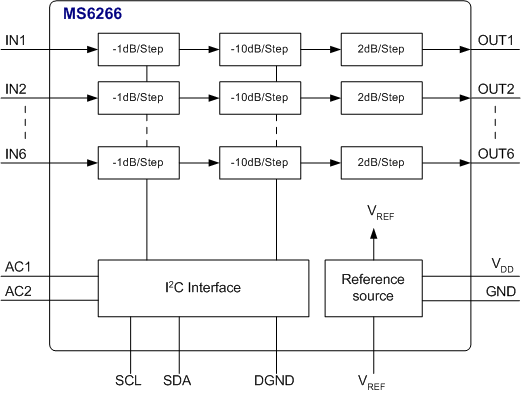

 Block
Diagram |
|||||||||||||||||||
|
|||||||||||||||||||
|
|||||||||||||||||||
|
|||||||||||||||||||

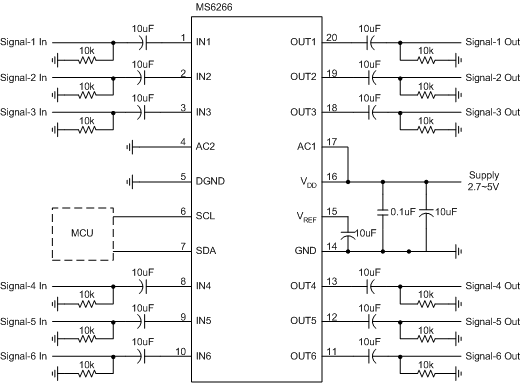

| Application
Circuit |
|||||||||||||||||||
 |
|||||||||||||||||||
|
|||||||||||||||||||
| Features |
|||||||||||||||||||
|
|||||||||||||||||||
| ¡EOperation range : 2.7V~5V ¡ELow power consumption ¡EGain/Attenuation: 16dB to ¡V79dB at 1dB/step ¡EGood PSRR ¡EI2C interface ¡EPop noise free ¡EHoused in SSOP20, SOP20 |
|||||||||||||||||||
|
|||||||||||||||||||
| Application |
|||||||||||||||||||
|
|||||||||||||||||||
| ¡EMultimedia system ¡EHi-Fi audio system ¡ECar audio ¡EPortable audio equipment |
|||||||||||||||||||
|
|||||||||||||||||||
| Description |
|||||||||||||||||||
|
|||||||||||||||||||
| The MS6266 is a 6-channel volume controller IC with gain and attenuation. It uses CMOS technology specially for the low voltage application with low noise, rail-to-rail output. The MS6266 provide an I2C control interface with gain / attenuation range of 16dB to -79dB, 1dB/step. The initial condition is set to be maximum attenuation ¡V79dB and mute on mode when the power is on. | |
||||||||||||||||||
|
|||||||||||||||||||
|
